Zotac Geforce GTX 560 - 1GB GDDR5

Ciao a tutti!

Oggi parlerò della mia nuova scheda video, regalatami dai miei genitori per il mio compleanno, ovvero la Zotac Geforce GTX 560 "non ti"............ eccovi le specifiche:

• Interfaccia: PCI-Express 2.0 x16
• GPU: Nvidia Geforce GTX 560

• Core Clock/Shader Clock/CUDA Core: 820 Mhz / 1640 Mhz / 336 Cuda Core
• Memory: 1GB GDDR5 con interfaccia a 256bit ed un clock di 4008 Mhz (1002Mhz x 4)
• Supporto a DirectX 11.0 e OpenGL 4.1
• Porte: 2 DVI-I, 1 HDMI, 1 DisplayPort (adattatore DVI>VGA incluso nel bundle)

Mi rendo conto che tanti numeri detti così possono non voler dire niente, quindi analizzeremo punto per punto.

L'interfaccia PCI-Express è stata introdotta da parecchio tempo ed è ormai lo standard per tutte le schede madri dai pentium 4 ad oggi.

La GPU è una Nvidia Geforce GTX 560, ovvero un chip progettato appositamente con 48 Cuda Core in meno della versione Ti; questa modifica ha permesso di ridurre le prestazioni di un pochino (intorno al 2-5%), abbassando il prezzo di una trentina di euro (la GTX 560 Ti si trova sui 210 € circa, la GTX 560 sui 178).

La memoria è 1GB di GDDR5, parecchio veloce e comunque accettabilissima come velocità, ma come quantità, sfruttabile fino a 2560x1600 senza filtri, altrimenti oltre 1920x1080 (FullHD) potrebbero generarsi delle saturazioni della memoria che porterebbe ad un crollo del framerate.

Il supporto alle DirectX 11 non aggiunge granchè, dato che i giochi vengono quasi tutti prodotti in DirectX 9 per avere la compatibilità sulle console.

Per le porte esterne, niente da segnalare. Questa scheda supporta la funzionalità SLI, ovvero due di queste schede possono essere messe in parallelo per avere un 60-90% in più di prestazioni rispetto alla singola scheda.

Ma passiamo alle foto, visto che scrivere tanto annoia parecchio ed è poco esplicativo :) .

Questa è la scatola...........niente da segnalare se non gli occhi del tizio che fanno alquanto paura xD.

Questo è il bundle della scheda, ovvero un libretto per l'utente, una locandina Zotac che rappresenta delle possibilità particolari della scheda, una garanzia di autenticità, un CD con driver video e programmini vari, due adattatori Molex -> Alimentazione PCI-Express 6 pin ed un adattatore DVI -> VGA per chi non avesse un monitor con presa digitale.
Rispecchia un medio bundle per una scheda video di fascia media.
Un consiglio che mi sento di darvi è di non utilizzare mai i driver insieme alla scheda ma di scaricare da internet i driver più aggiornati, perchè spesso con le schede più nuove vengono risolti dei bug ed incrementate le prestazioni nei videogiochi e nelle applicazioni GPGPU.

Una confezione coi pallini!!!!! Ricordatevi, prima di darvi alla pazza gioia facendoli scoppiare tutti, di togliere la scheda video all'interno xD.

Wualà! Eccola qua in tutto il suo splendore. E' caratterizzata dallo slot PCI-Express che potete vedere in figura e della ventola radiale che convoglia l'aria all'esterno del case, per evitare di incrementare le temperature all'interno dello stesso :) .

Questo è il dietro della scheda, girata esattamente di 180° per tenere l'ordine dei componenti nello stesso modo. Vediamo permettamente come il PCB è relativamente corto rispetto al complessivo della scheda poichè la ventola radiale "succia" aria sia da sopra che da sotto =D.

Questo è il retro della scheda, ovvero come si vede dietro al pc una volta montata. Si denotano le prese DVI (che tra l'altro per quanto mi riguarda potevano metterne una sola dato che gli adattatori da HDMI a DVI esistono e si sarebbe potuta lasciare la griglia sotto lunga interamente quanto lo slot), una sopra l'altra, la presa HDMI e la presa DisplayPort. Da denotare che queste prese possono essere usate per un massimo di 2 contemporaneamente, permettendo di collegare 2 schermi in parallelo o anche per mostrare la stessa immagine (nel caso schermo + proiettore o doppio schermo a 180°).

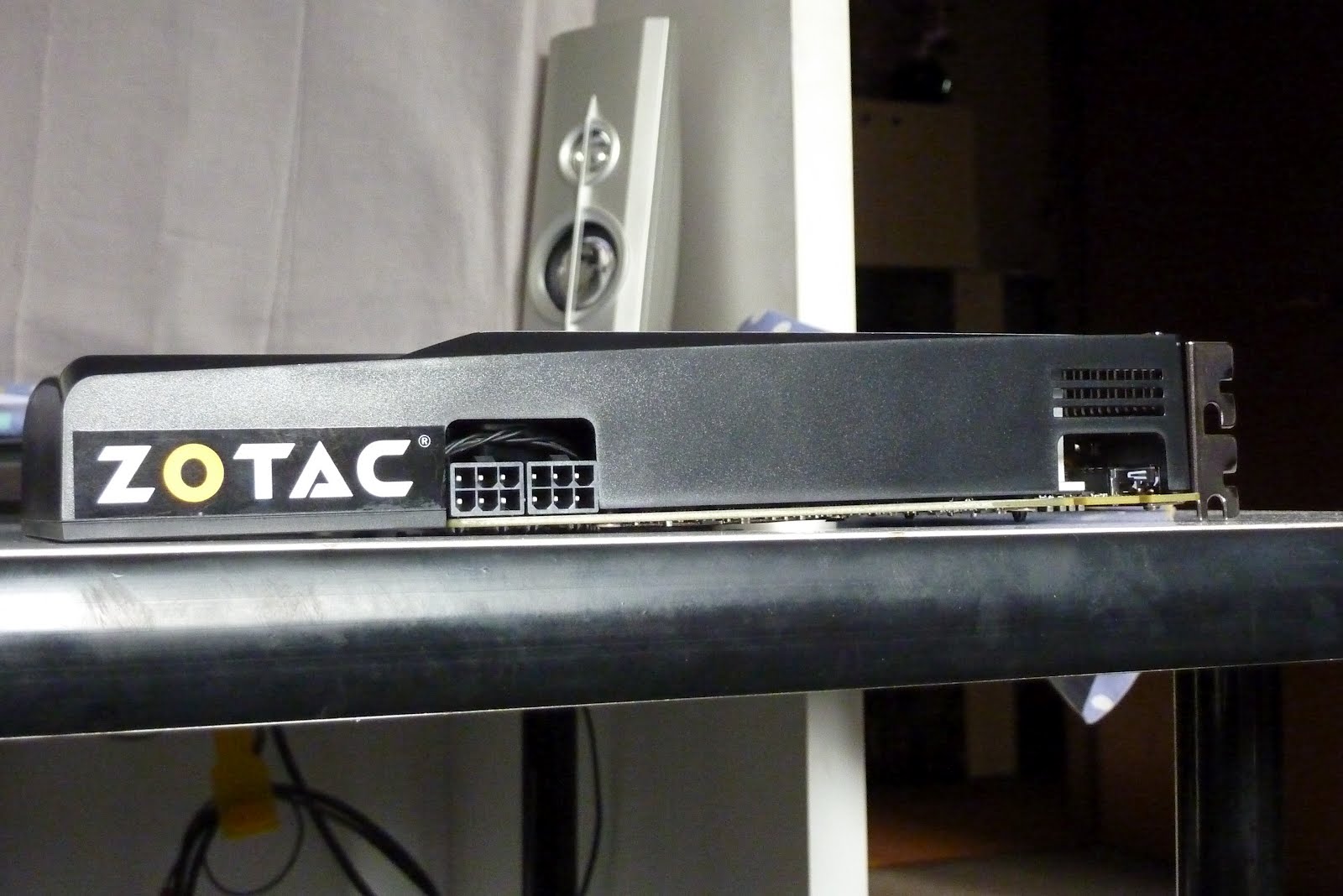

Questa foto denota i 2 connettori di alimentazione ausiliaria da 6 pin, che permettono a questa scheda di funzionare al meglio delle sue possibilità (se non li collegate, la scheda si auto-downcloccherà ed i driver video dovrebbero avvisarvi che le prestazioni sono compromesse).

Essendo di mio parecchio curioso, ho voluto mettere a confronto questa GTX 560 con una vecchia ATI Radeon 7000...............poco da dire se non che sono due prodotti totalmente diversi e che comunque la 7000 è lunga quasi la metà xD.

Qui la scheda è confrontata in un modo più decoroso con la mia precedente HD3850 AGP (con raffreddamento Zalman VF-1000 LED aggiunto a parte). Proverò ad adattare il dissipatore completamente in rame della scheda sopra alla nuova scheda, cercando di vedere se riesco a guadagnare in temperature (dovrei poichè il primo è totalmente in rame con 4 heatpipe mentre quello stock è un blocco unico di alluminio e basta.

Tanti tanti saluti,
buona serata,
Whity =) .

Aggiornamenti sul pc di GIGI

Ciao a tutti!

Porto aggiornamenti sull'articolo antecedente questo in ordine cronologico (azz come parlo sofisticato xD), ovvero sul pc di Gigi.

L'aggiornamento, riguarda lo spostare una ventola, quella posteriore in uscita, davanti, per favorire l'ingresso di aria e per migliorare l'estetica, dati i led blu che la contraddistinguono.

Per i fanatici del raffreddamento, potrebbe essere abbastanza una pazzia, dato che la ventola in estrazione è notoriamente quella che butta fuori tutto il caldo ristagnante..........ma in questo caso l'impatto è nullo, ovvero per l'estrazione ci sono anche 2 ventole in alto e per l'estrazione dell'aria da dove c'era l'altra ventola, c'è l'ultima del dissipatore. Nelle foto comunque viene spiegato meglio dato che mi sono ingarbugliato con le parole xD.

Ecco qui ancora il pc smontato! Penso che come media sia stato sempre più aperto che chiuso, sto case, ma passiamo alle modifiche! Di prim'occhio sembra tutto grossomodo identico. Il vero aggiornamento, dopo svariati smadonnamenti a staccare la scheda video per rimuovere la ventola del processore, è lo spostamento di una "ventolina" dal dissipatore del processore (se notate prima erano una verso il davanti del case e una a metà, ovvero quella davanti è finita dietro che funge un po' da estrazione).

Ed ecco l'altra cosa diversa. Gigi e io abbiamo spostato in basso di uno slot il lettore e successivamente posizionato la ventola, ponendole superiormente e inferiormente dei gommini antivibrazione e bloccandola con delle fascette in modo che non se ne vada a spasso :) .

Questo è l'insieme di come viene il davanti. Carino, no?

E questo invece è...............un gomito! Si, indubbiamente un gomito.........chi ha detto che l'informatica è una cosa statica??? xD In questa foto si vede al lavoro Gigi che rimette a posto i cavi dietro il pc, incastrato tra il case, il monitor e la mensola xD.........meno male che le foto non hanno audio, altrimenti questa sarebbe stata accessibile solo ai maggiori di 18 anni.

E qui si vede il meccanico al lavoro, mentre ripara lo spinterogeno dell'alimentatore del pc xD........no vabbè scherzi a parte, quella scrivania è come un bunker, ci sono cavi che spuntano da ogni dove xD

E olè! Pc a posto con tutto ok, si può accendere.

Ma passiamo ora al risultato finale, che direi rispecchia perfettamente il modding fatto e quello........fatto vedere xD.

Avendo il case la paratia trasparente, si intravede l'interno del case con cavi, cavettini e cavettoni xD.

E qui nel buio!

....

Wualà! Al buio ma di lato, si vede proprio tutto l'insieme com'è venuto bene.

Saluto tutti, ringraziando in particolar modo Gigi per queste esperienze uniche passate ogni volta, tra una scheda e l'altra. Mi sento in dovere di dirvi, inoltre, che ogni aggiornamento a tale pc sarà fotografato e documentato accuratamente, sempre con il consenso del proprietario, ovviamente xD.

P.S. Nei prossimi giorni, non perdetevi l'articolo sulla mia nuova scheda video confrontata ad altre!

Vacanze di natale: ci si rilassa e........si aiuta gli amici per un salto di qualità!

Ciao a tutti,
oggi parlerò di un salto qualitativo effettuato da un mio grande amico (sempre Gigi, per chi avesse letto i miei post precedenti :).

Il succo di questo post, quindi, è spiegare tramite qualche foto le saracche e le felicità che ci siamo ritrovati ad affrontare in una lunga e "sudata" giornata di gennaio xD............in pratica Gigi ha deciso di cambiare dissipatore al suo caro processore (un i5-670), ma dato che il vecchio case non permetteva di mettere dissi tosti (era un Cooler Master Elite 334), ha optato anche per un cambio di case.

I componenti aggiornati, quindi, sono i seguenti:
1 - Dissipatore boxato intel cambiato con un PHANTEKS PH-TC14PE
2 - Case Cooler Master Elite 334 cambiato con un Lancool K62 Black

-----------------------------------------------------------

Innanzitutto abbiamo smontato totalmente dal vecchio case tutti i componenti, al fine di non avere troppi case in giro e fare confusione, quindi ci siamo concessi qualche foto-curiosità.........

Questa è la scheda video! Una AMD Radeon HD 6950 2GB GDDR5 della MSI, versione Twin Frozr II

Sempre la stessa scheda, ma con heatpipe a vista, 5 per la precisione :)

Ed ecco la scheda madre montata nel case nuovo ^^; Sembra quasi piccina, anche se si tratta di una scheda ATX, precisamente una Asus P7P55 LX, con supporto DDR3 e Core i5 o i7 (socket LGA1155).

Qui ci si può rendere conto della grandezza del dissipatore in questione........che tra l'altro ci ha fatto tribulare un pochino xD. Qui si vede dissipatore nudo e crudo, senza le 2 ventole montate.

Qui si vede meglio l'altezza del radiatore.............chi ha detto che le torri gemelle sono crollate? xD

Qui un'altra foto (un po' mossa, purtroppo) che mostra la differenza di altezza tra il dissipatore boxato intel e quello nuovo..........da lasciare a bocca aperta, davvero!

Ed ora le ventole montate! Potete notare che le due ventole del dissipatore, quella posteriore in uscita dal case (di colore blu) e le due superiori del case contribuiranno a migliorare l'aerazione attorno a quell'iceberg, essì perchè in pratica le temperature in full sono sconvolgenti =) .
(sotto maggiori dettagli)

Qui già si può notare la criticità della cosa. L'alimentatore era solo appoggiato, con i cablaggi ancora assenti e la scheda video già inserita. Da notare il mamut per l'alimentazione supplementare del processore: il cavo dell'alimentatore era troppo corto xD. Chi ha detto che è un male tenersi un vecchio alimentatore di scorta?!?

Questa foto è vista dal davanti, ovvero cosa vedrebbe il lettore cd se avesse gli occhi xD....si può notare comunque che il flusso d'aria tende a fare una L tra Processore->ventole in alto e tra scheda grafica->ventola posteriore in estrazione. Ottimo come sistema, direi.

Questa è la foto del sopra, come si presentano le ventole; qui Gigi ha deciso di porre la base di partenza per i cavi delle ventole, data la presenza di un gestore di potenziometri digitale sulla paratia davanti che occupa 2 slot a 5.25" .

Qui infine come si presentano i cablaggi, appunto, delle ventole. Non male, direi! Abbiamo tolto parte del fattore "agglomerato-di-cavi" che infligge sulla cattiva dissipazione.

Questo è il risultato finale del cablaggio; direi niente male pure qui (attenzione che i cavi che vedete agglomerati dietro la scheda video in realtà sono quasi tutti stati messi verso la paratia laterale e davanti, vicino al gestore di ventole).

Questo è come si presenta dietro il pc..............una nota negativa, tecnologicamente parlando, a Gigi per il nastro isolante nero (xD) utilizzato per tenere il gestore di luce e velocità della ventola in estrazione.

Questo è quello che c'è dietro alla paratia destra del case............quante me ne sono sentite dire, da Gigi, per il blocco di ritenzione del dissipatore girato di 90° rispetto alle scritte xD.

Questa è la foto di come si vede la paratia laterale trasparente..............carino xD, anche se ci sono un po' troppi cavi.

Pc al suo posto.................

PC al buio.................. che figata, eh? Da segnalare l'aggiunta di 3 led regalatogli (da me) per garantire ottima visibilità nel sud-ovest della paratia trasparente xD...........davvero un insieme d'effetto direi.
Se poi tenete anche conto che il processore è passato da 70-72° in full a 40°, direi che il tutto ci ha fatto molto bene =) .


Un saluto a tutti i miei lettori con un grande salutone-one-one a Gigi che mi procura queste giornate stancanti, ma che mi danno molte soddisfazioni, hardwareisticamente parlando =) .

Ciao!
